Tamo gdje je s obzirom na konstrukcijske uvjete (povišeni
pod) instaliranje tradicionalnih ELEKTRA VC/VCD grijaćih
kabela neizvedivo, kao i kod obnavljanja starih podova koriste
se grijaće mreže ELEKTRA MG/MD ili tanki grijaći kabel ELEKTRA
DM. Grijaće mreže ili kabeli instaliraju se u smjesu od ljepila
ili u samonivelirajući nalijev neposredno pod površinom poda.
Obično se koriste kao pomoćni sustav podnog grijanja u cilju
postizanja tzv. „dojma toplog poda”. Ali isto tako mogu predstavljati
i osnovni grijaći sustav. Mreže ili kabeli mogu se postavljati
na betonske podove, samonivelirajuće nalijeve kao i na stare
keramičke pločice, terazit ili ivericu koja je otporna na
vlagu.
U slučaju velikih površina, kao i u slučaju kada je površina
u raznolikom obliku preporučuje se uporaba ELEKTRA
DM grijaćeg kabela.
ELEKTRA GRIJAĆE MREŽE

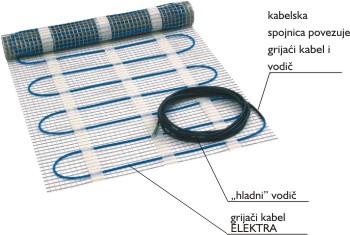

Grijaća mreža sastoji se od tankog grijaćeg kabela pričvršćenog
za mrežu od umjetnog materijala širine 50 cm; kabel završava
tzv.”hladnim” vodičem dužine 4m.
Grijaća mreža ELEKTRA MG s dvije strane završava vodičem
i debela je oko 3mm.
Grijaća mreža ELEKTRA MD s jedne strane završava vodičem,
a s druge kabelskom spojnicom i debela je oko 3,9 mm.
Jednostrano napajane mreže ELEKTRA MD jednostavnije je postavljati
jer imaju jedan vodič.
Dvostrano napajane mreže MG zahtjevnije su u postavljanju
stoga što dva vodiča treba provesti do kabelske spojne kutije.
S obzirom na njihovu zanemarivu debljinu koriste se tamo
gdje nije poželjno značajnije podizanje poda.
Snaga grijaćih mreža:
MG – 100W/m2 i 160W/m2
MD - 100W/m2 i 160W/m2
Mreže snage 160W/m2 mogu biti instalirane isključivo
ispod keramičkog poda.
Grijaće mreže snage 100W/m2 mogu se instalirati ispod svih
vrsta podova.
Izbor odgovarajućeg tipa grijaće mreže – zavisno od vrste
grijanja i veličine neprokrivene površine (odnosno veličine
zagrijavane površine) – pokazuje tablica.
Odabir tipa grijaće mreže:
funkcija grijaćeg
sistema |
kuhinja / kupatilo |
ostale prostorije |
zagrijavana površina < 3/4 ukupne površine |
zagrijavana površina > 3/4 ukupne površine |
snaga [W/m2] |
snaga [W/m2] |
snaga [W/m2] |
grijanje |
160 |
100 |
100 |
dopunsko grijanje |
160 |
100 |
100 |
|
